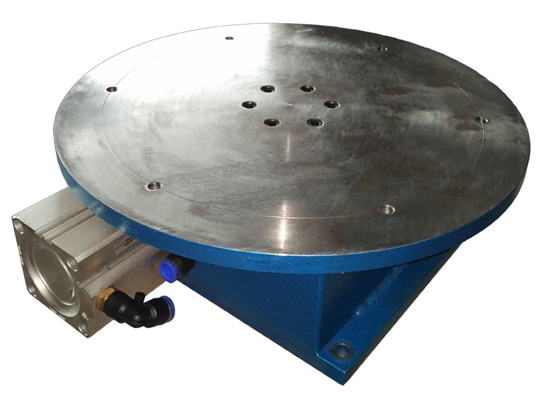

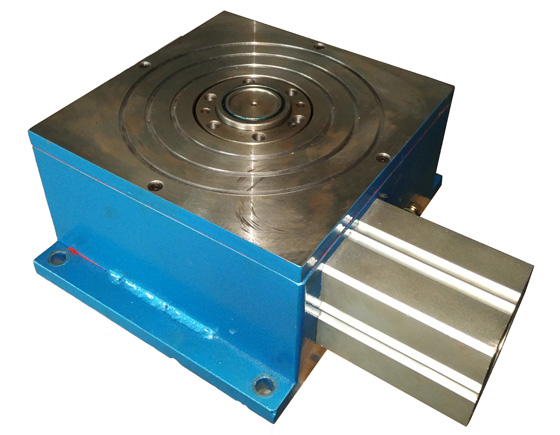

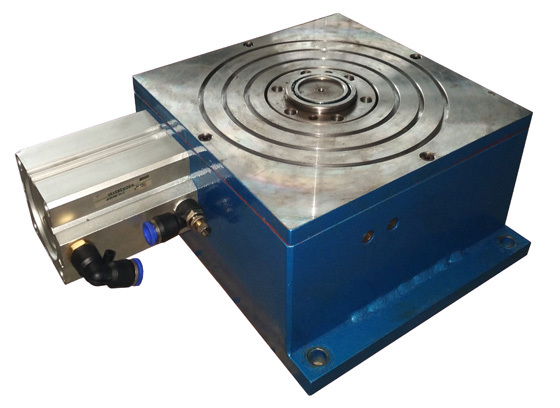

FD250型氣動分度盤

FD250氣動分度盤主要技術參數

項目	單位	參數
中心高	mm	140
底座尺寸	mm	270×220
底座安裝孔	mm	190×246 　4-?11
轉盤定位孔	mm	?40×6
轉盤安裝孔	mm	6-M10
工裝板直接	mm	400
等分?jǐn)?shù)	——	2、4、6、8、10、12、16
回轉精度	秒	±15″
旋轉方向	——	順時針/逆時針
工作氣壓	Mpa	0.2~0.6

1、可正反轉、正反運行。易安裝，工作穩定，轉動平穩，精度高，性能穩定。

2、可制作等分加工（等分：2、3、4、6、8、10......）

3、可與攻牙機、鉆床、鉚釘機、絲印、移印、CNC數控加工或其他工作機配合，形成自動加工、生產、裝配、鉆孔攻牙、組裝。

4、機芯機構采用棘輪棘爪定位原理，鎖緊裝置，旋轉一個工位時自動鎖緊，無移位，無間隙。

5、精度高，旋轉精度正負15秒，無累積誤差。運行平穩、順暢，無抖動沖過頭現像，盤面無升降起伏變化。

6、氣壓、油壓、信號或電氣信號配合。可采用繼電器、單片機或PLC控制。
