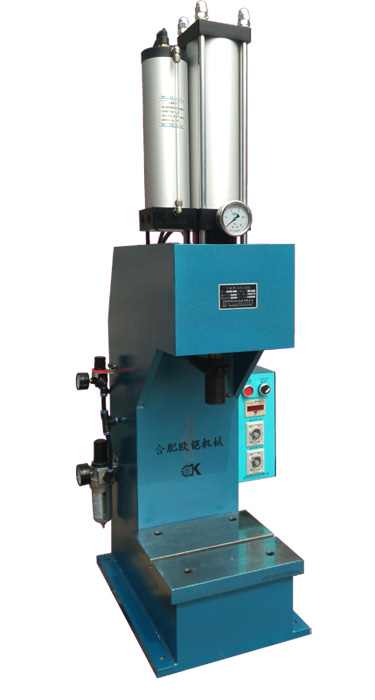

PYP-05氣液增壓機 C型臺式壓鉚機
.jpg)
式氣液增壓機結構圖.jpg)
| 項目 | 單位 | 參數 |
|---|---|---|
| 最大工作壓力 | KN | 50 |
| 總行程 | mm | 100 |
| 增力行程 | mm | 15 |
| 喉口深度 A | mm | 150 |
| 閉合高度 H | mm | 300 |
| 工作臺尺寸 W×L | mm | 280×270 |
| 預壓時間 | s | 0-5 |
| 增壓時間 | s | 0-5 |
| 模具安裝孔尺寸 | mm | φ20×40 |
| 操作方式 | —— | 腳踏開關或雙手按鈕 |
| 工作氣壓 | Mpa | 0.2-0.6 |
| 額定電壓 | V | AC 220V |
| 額定功率 | W | 5 |
| 毛重 | kg | 150 |
| 注：以上為標準型參數，如有其它需求可根據需要定制 | ||
| 氣液增壓機的工作過程如動畫所示
P4進氣、P1排氣為預壓出力 當氣液增壓機壓頭接觸到工件時預壓出力結束，轉化為P3進氣、P2排氣的增壓出力，對工件進行壓鉚、壓裝或成形的操作 增壓出力結束后電磁閥動作，氣液增壓機返回到初始工作狀態。
|
 |
PYP系列氣液增壓機是一種新型的壓力設備，PYP氣液增壓機獨特的作動機構使得設備在工作時出力分為兩部分，即開始是很小力的預壓出力，當設備作用部分（即壓頭）接觸到工件時將變?yōu)樵鰤撼隽?，且預壓與增壓出力的轉換是自動的無需用戶介入，這種獨特的軟到為技術，在工作時無沖擊無噪音，避免對工件造成傷害。 PYP氣液增力壓力機采用壓縮空氣驅動，僅5Bar的氣壓即可出幾噸甚至幾十噸的壓力，且其本身功耗非常小，僅5W左右， 工作頻率可達20~40次每秒 ,節能環保設備，是取代傳統液壓壓床及大功率沖床的理想選擇。 PYP氣液增壓機可實現繼電器控制或電腦智能的單片機、PLC控制，可以實現手動、半自動和自動功能，可以滿足不同客戶的需求?？捎糜诠ぜ尚?、壓印、壓裝、鉚接、裝配等一切需要提供壓力的場合。 |
